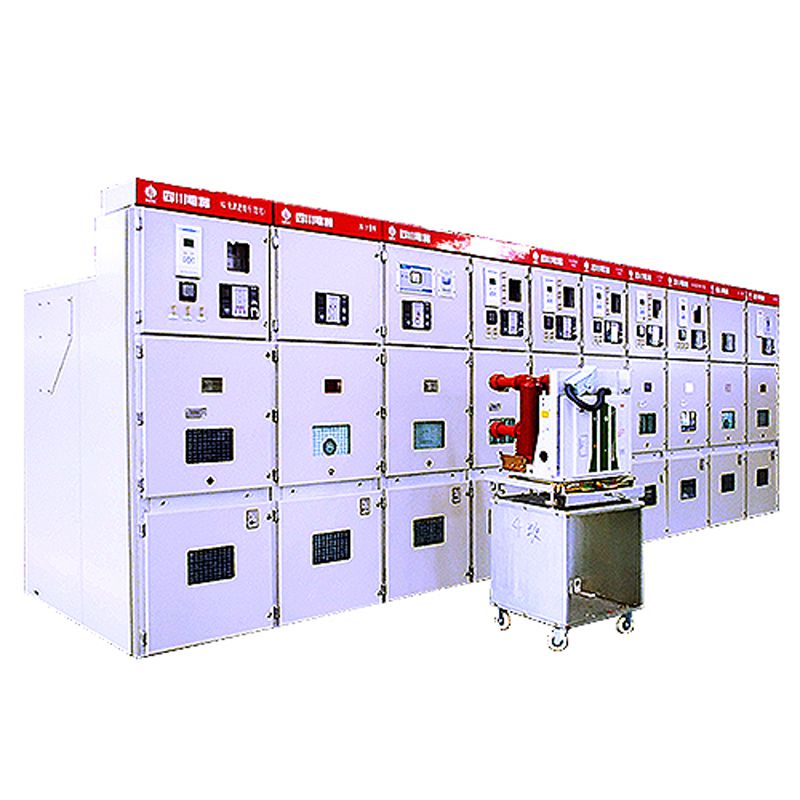

      KYN28A-12型鎧裝移開式交流金屬封閉開關設備

      發布單位:四川電器    發布日期: 2017-06-03


      產品概述


      KYN28A-12型鎧裝移開式交流金屬封閉開關設備(以下簡稱KYN28A-12開關設備)。系3.6~12千伏三相交流50Hz單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機等,對其實行控制保護、監測之用。本開關柜滿足IEC62271-200、GB3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔離室、防止帶電時誤合接地開關的聯鎖功能,既可配用我公司開發自制的SEAC1固封式真空斷路器,又可配用國內外各種型號12kV真空斷路器,實為一種性能優越的配電裝置。


      產品特點


      ■ 額定電流大(達4000A),開斷能力強(達50kA)
      ■ 完全金屬鎧裝及徹底分隔,組裝式結構,組合方案廣
      ■ 所有設備的操作均在柜門關閉狀態下進行
      ■ 柜殼密封性好,防止設備受雜物和動物侵入,防護等級IP4X
      ■ 簡單且有效的閉鎖,防止誤操作
      ■ 高壓室內的真空斷路器及操作機構僅需少量維護
      ■ 柜體可靠墻安裝,柜前維修,減少占地面積
      ■ 電纜室有充裕的空間,可連接多根電纜
      ■ 透過面板門,易觀察到電纜室安裝情況
      ■ 通過4500m高海拔試驗
      ■ 通過凝露污穢、燃弧試驗
      ■ 產品符合GB3906、DL404及參照采用國標IEC62271-200標準


      產品正常工作條件


      • ? 使用場所:戶內;
      • ? 周圍空氣溫度:上限+40℃,下限—15℃,日溫差不大于25℃。
      • ? 海拔不超過2000m(KYN28A-12G 高原型可在不超過4500m海拔高度運行);
      • ? 相對濕度:日平均不大于95%,月平均不大于90%。
      • ? 沒有火災、爆炸危險、嚴重污穢(污穢等級不超過Ⅱ級)、化學腐蝕及劇烈震動的場所。
      • 對于使用范圍超過以上規定的特殊運行環境,請與四川電器集團股份有限公司協商解決


      產品結構簡述

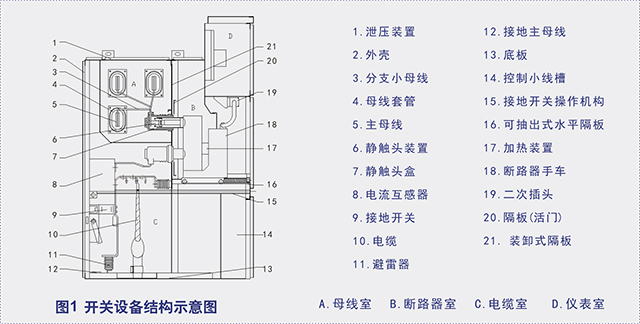

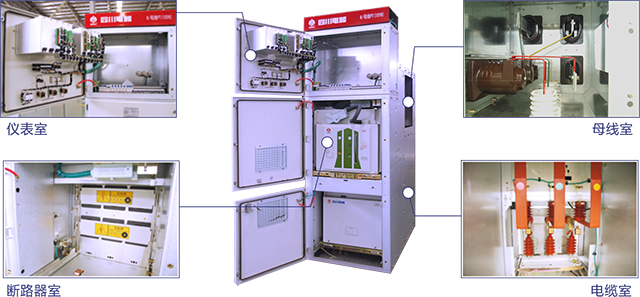

      開關柜由柜體和中置式可抽出部件(即手車)兩大部分組成(見圖1),柜體分四個單獨的隔室,外殼防護等級為IP4X,各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案,經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護,因此它可以背靠背組成雙重排列和靠墻安裝,提高了開關設備的安全性、靈活性,減少了占地面積。

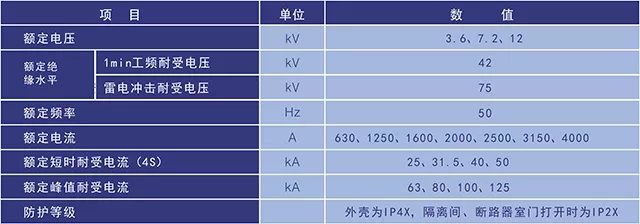

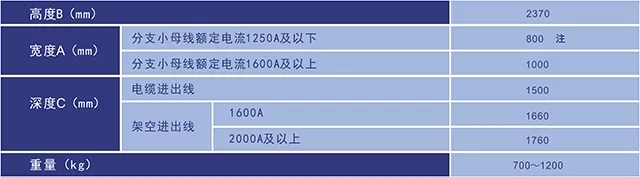

      產品柜體及主要元件技術參數



      我公司生產的SEAC1固封極柱高壓交流真空斷路器主要含以下兩種類型:
      1.SEAC1/T630~3150-25、31.5
      2.SEAC1/T1250~4000-40、50

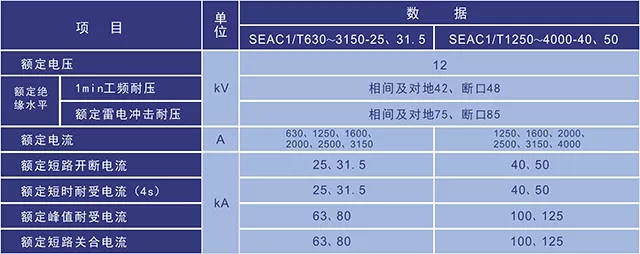

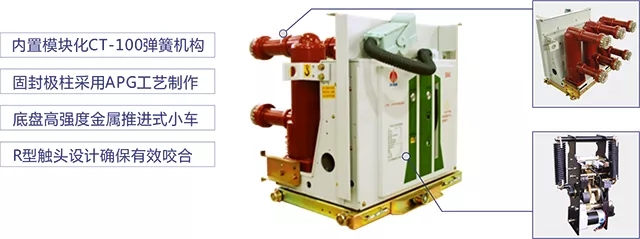

      SEAC1系列戶內高壓交流真空斷路器是三相交流50Hz,額定電壓為12kV的戶內裝置,可供工礦企業,發電廠及變電站作電氣設施的控制和保護之用,并適用于頻繁操作的場所。本系列固封斷路器型號及參數規格齊全,且斷路器所有型號及參數規格均按照GB、DL、IEC和國家電網公司最新標準完成全套型式試驗。斷路器主回路采用APG工藝成型技術,用高性能的環氧樹脂將真空滅弧室及上、下出線座等固封在一起,提高了環境適應性和絕緣可靠性。采用模塊化操動機構,機構可獨立拆裝,安裝維護方便。滿足E2級、M2級、C2級斷路器相關標準的要求,短路開斷電流大、電壽命長、截流過電壓低,且滿容量開斷短路電流時直流分量高,主回路溫升按11Ir,居行業領先水平。SEAC1固封真空斷路器技術參數見表2



      用戶在訂貨時應注明


      • ? 斷路器型號,名稱及訂貨數量
      • ? 斷路器額定電壓,額定電流及額定短路開斷電流
      • ? 額定操作電壓
      • ? 備品,備件的名稱及數量
      • ? 用戶若有其他特殊需求,可在訂貨時說明
      • ? 產品咨詢電話:028-63155909
